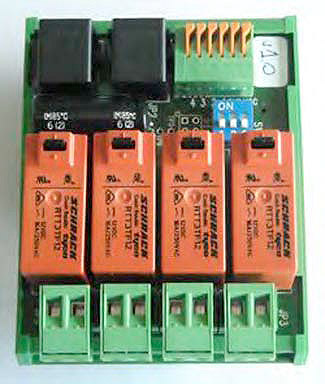

La scheda IODR400 B dispone di 4 input digitali e 4 output a relé digitali con contatti n.o. 250Vac 6A ad azionamento anche manuale; è in grado di gestire praticamente tutte le utenze on-off presenti all’interno di un’abitazione e consente un utilizzo anche manuale dei relè, grazie alle levette nere poste su di essi.

SPECIFICHE
Stesse caratteristiche di impiego della IOD4R tranne che nella tipologia dei contatti di uscita.

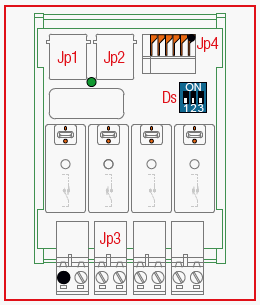

Jp1		Collegamento FBnet RJ11
Jp2		Collegamento FBnet RJ11
Deepswitch 1-2-3		Selezione scheda da 0 a 7

Jp3		1-2 – Out 1 cont. n.o. 250Vac 16A 3-4 – Out 2 cont. n.o. 250Vac 16A 5-6 – Out 3 cont. n.o. 250Vac 16A 7-8 – Out 4 cont. n.o. 250Vac 16A

Jp4		1 – +5V * per alimentazione sensori 2 – Gnd 3 – IN1 4 – IN2 5 – IN3 6 – IN4

Tutte le uscite hanno le seguenti caratteristiche:

Contatto bistabile.
Nella IODR400B i relè sono attivabili manualmente tramite la levetta nera posta su di essi.
Il led verde acceso indica la corretta alimentazione. L’ingresso normalmente a 0 va a 1 richiudendo lo stesso sul Gnd.

Volendo utilizzare sensori non FB, utilizzare comunque un contatto pulito.
