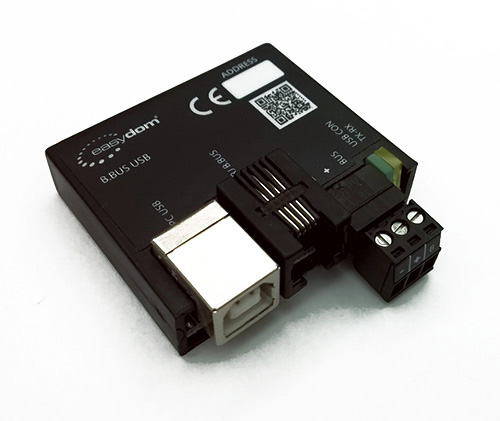

Serie Bridge Bus. Interfaccia di comunicazione USB

Interfaccia USB per il collegamento tra BUS Easydom ed altri sottosistemi. Questa interfaccia è optoisolata sia in trasmissione che in ricezione, in questo modo il PC non è direttamente collegato con il resto dell’impianto, evitandone la possibile rottura dovuta a scariche elettriche provenienti dall’impianto (causate per esempio da temporali). E’ utilizzata per la configurazione e la messa in opera dell’impianto attraverso il software Easydom Start, oppure per il collegamento con il Touch Panel PC utilizzato per la supervisione ed il controllo dell’impianto. Sul BUS possono essere collegate contemporaneamente più interfacce. E’ possibile connettere l’interfaccia sul sistema, direttamente dai morsetti di collegamento per il BUS o predisponendo sull’impianto una o più presa ERJ11 collegate in modo corretto sull’impianto come indicato nello schema di collegamento riportato nella scheda tecnica di prodotto. Questo collegamento può risultare molto utile per interventi di manutenzione o di ampliamento di programmazioni del sistema e quando non si vuole lasciare l’interfaccia fissa nell’impianto realizzato e programmato.

Il modulo serve per la programmazione e l’interfacciamento con il software Easydom Start e Easydom Next.

Caratteristiche:

Protezione contro inversione polarità e corto circuiti

Segnalazione trasmissione e ricezione BUS

Morsetto connessione BUS estraibile

Plug USB per il collegamento con il PC

Plug RJ11 per il collegamento volante con il BUS

Descrizione:

Interfaccia Easydom USB – BBUS

Dimensioni:

Modulo da incasso 50 x 55 x 17mm (L,H,W)

Assorbimento:

max 50 mA

Per maggiori informazioni:
www.bbus.info/accessori.html
