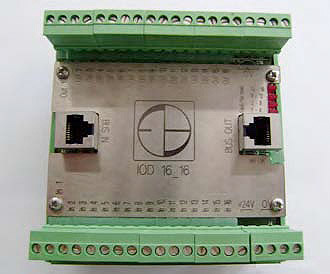

Prodotti – Domotica Design – Modulo IO-1616: scheda input-output con relè



SPECIFICHE

La scheda IO1616 ha dimensioni LxLxH di 120x110x59 mm.
Le principali caratteristiche della scheda IO1616 sono:

  • Connessioni IN – OUT e Alimentazioni con morsetti a molla con test estraibili;
  • Ingressi 24 Vdc con livello 1 da 10-30Vdc;
  • Uscite 24Vdc 2A max;
  • Connettore Jp1 (bus in) RJ45;
  • Connettore Jp2 (bus out) RJ45;
  • Viene fornito a corredo un cavetto di collegamento RJ45;
  • Vengono pilotate dal nodo 485 BIC-32.

Possono essere collegate in serie fino a 8 schede pilotate dallo stesso BIC.
4 Led rossi di segnalazione, 1 ogni 4 uscite, segnalano, quando accesi, che la corrente in uscita con uscita attiva è inferiore a 10 mA o superiore a 2A.



È possibile utilizzare la scheda IO1616 anche con l’opzione REL16. Tale opzione consente di avere in linea con il morsetto di uscita da 1-16 a 24Vdc un contatto pulito 250Vac 3A cos =0 normalmente aperto su due morsetti senza comuni precablati.

Anche l’isolamento tra morsetto e morsetto è di 250Vac. L’ingombro con l’opzione REL16 è di 120x160x63 (LxLxH).
