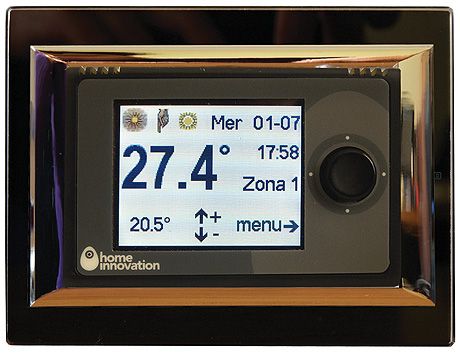

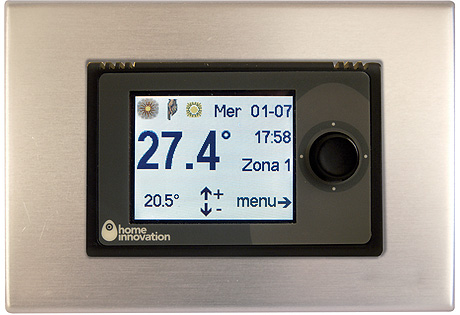

Home Innovation presenta il nuovo monitor domotico A-4-3-CTxx: un sofisticato dispositivo multifunzione in grado di gestire diverse funzioni domotiche.

I dispositivi A-4-3-CTxx sono dei mini monitor domotici per la visualizzazione e la gestione di:

Temperature multizona
Deumidificazione e Umidificazione multizona
Scenari Luci e motorizzazioni
Programmatore orario per irrigazione
Controllo carichi

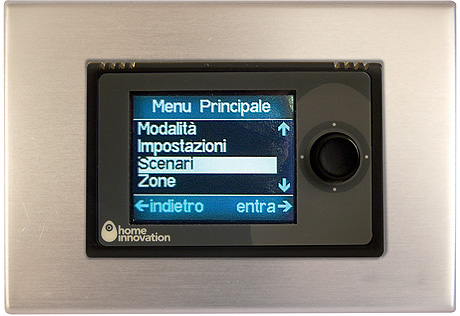

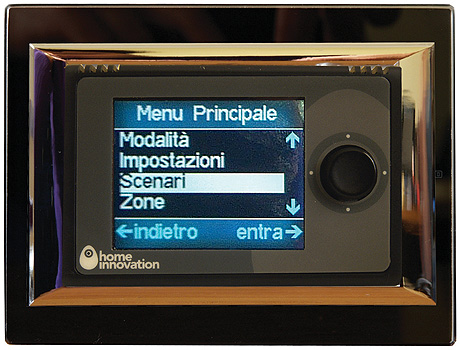

I cronotermostati A-4-3-CTxx dispongono di un display grafico a colori con menu semplificato che permette un facile accesso a tutte le zone e le funzioni.

Temperature e umidità

A-4-3-CTxx gestiscono la temperatura ambiente (Estate / Inverno) di una zona (modello A-4-3-CT1), di due zone (modello A-4-3-CT2) o di quattro zone (modello A-4-3-CT4) di temperatura indipendenti e il controllo della Deumidificazione e della Umidificazione (A-4-3-CTxU).

I dispositivi della serie A-4-3-CTxx sono idonei sia per controlli proporzionali, con algoritmi di ottimizzazione del comfort e dell’ energia, che per comandi digitali di valvole di zona.

L’algoritmo del cronotermostato è in grado di comandare:

Valvole di zona con comando elettrico sia proporzionali che on/off
Pompe di ricircolo (anche con controllo di velocità)
Fan-Coil (compreso controllo di 3 velocità proporzionali)
Radiatori elettrici
Deumidificatori (compresa calcolo di temperatura di rugiada) e Umidificatori

Ogni zona di climatizzazione e di gestione dell’umidità è indipendente e gestibile dallo stesso display.

Cronotermostato

Ogni zona di temperatura è programmabile su 48 fasce orarie di temperatura giornaliere per ogni singola zona.

Programmatore orario per luci, Irrigazione e scenari

Grazie al real time clock integrato, A-4-3-CTxx può svolgere anche funzioni su bus di temporizzatore, gestendo ad esempio la programmazione settimanale degli scenari, dell’irrigazione o delle luci esterne.

Scenari

Ogni dispositivo A-4-3-CTxx può richiamare fino a 6 scenari su Bus domotico tra i quali anche scenari per la gestione del controllo carichi, per la chiusura e apertura centralizzata di tapparelle e motorizzazioni in genere e per il controllo di luci o del sistema antintrusione.

Normativa 64-8 V3, Integrazione Domotica.

I dispositivi A-4-3-CTxx mettono a disposizione sul bus le informazioni di temperatura rilevate, set point, umidità e tutte le altre informazioni di configurazione. Grazie alla comunicazione bus A-4-3-CTxx può controllare qualunque utilizzatore presente sull’impianto ed integrare così almeno 4 dei sistemi previsti dalla variante 3 della norma 64-8 per poter omologare al massimo livello (3 – domotico) l’impianto elettrico.

E’ possibile inoltre riportare la gestione sui touch screen domotici con tecnologia Hi Vision (interfaccia di gestione della piattaforma d’integrazione domotica Hi System).

Altre note di funzionamento e impostazione dei parametri

E’ possibile impostare la modalità di funzionamento per ogni singola zona di climatizzazione o per tutte le zone: le temperature predefinite (T1,T2 e T3 inverno; T1, T2 e T3 estate) e il setpoint manuale possono essere impostati direttamente dal menù facilitato visualizzato sul display (vedere il manuale utente ).

Se integrato su bus, il cronotermostato A-4-3-CTx può essere gestito anche tramite scenari e qualunque altro comando (pulsante, interruttore, telecomando ecc.) presente su bus.

E’ possibile, ad esempio, gestire da qualunque punto dell’impianto:

le modalità di funzionamento di tutte le zone
l’impostazione delle 6 temperature reimpostate in ogni singola zona (T1,T2, T3 Estate; T1, T2, T3 Inverno)
la temperatura antigelo (ad es. in scenario “vacanza”)

Modalità possibili

ANTI-GELO: mantiene la temperatura ambiente al valore impostato come antigelo.

CRONO: la temperatura viene regolata in funzione della programmazione oraria effettuata.

MANUALE: mantiene la temperatura ambiente al valore impostato manualmente. E’ possibile selezionare una qualsiasi temperatura compresa tra 2°C e 35°C .

ESTATE / INVERNO: è possibile invertire il funzionamento del cronotermostato portandolo in modalità di funzionamento “estate” o “inverno”.

SPENTO: si disabilitano tutte le funzioni per la gestione della temperatura e le programmazioni orarie. Solo gli scenari preimpostati per il passaggio di stagione vengono mantenuti in funzione.

HOTEL: permette di impostare la soglia minima e massima oltre le quali l’utente non potrà settare la temperatura. Questa funzione, è molto utile per il controllo della climatizzazione delle stanze di albergo.

Programmatore orario

I cronotermostati A-4-3-CTx sono in grado di gestire fino a 10 temporizzazioni orarie per ogni giorno della settimana. Ad ogni temporizzazione è possibile associare 8 azioni differenti (compresa l’esecuzione di uno scenario). Le temporizzazioni sono impostabili da protocollo e si possono attivare o disattivare tutte insieme anche da menù (“temporizzatore ON / OFF).

Impostazione dei valori di temperatura predefiniti

I cronotermostati A-4-3-CTx possono memorizzare fino a 7 valori di temperatura T1, T2, T3 (Estate) e T1, T2, T3 (Inverno) e la temperatura di antigelo. Tali valori possono essere richiamati sia localmente per mezzo del menu utente che da un comando (o scenario) su bus.

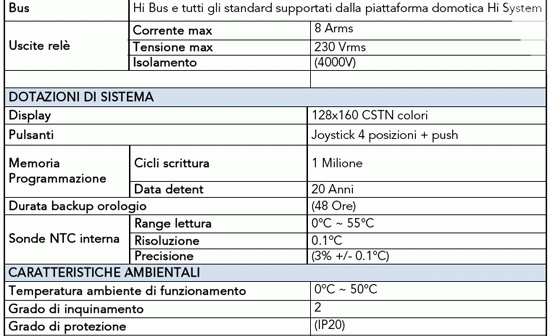

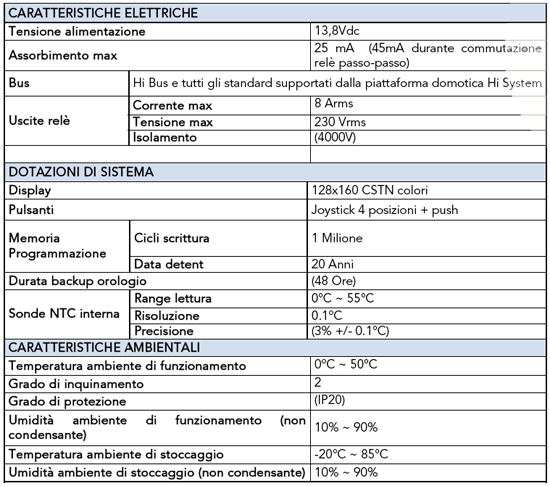

Caratteristiche Tecniche
